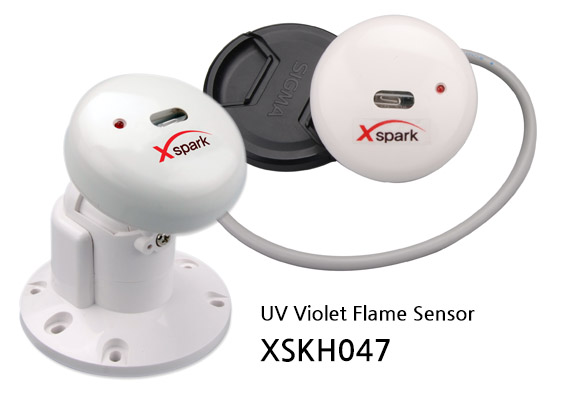

불꽃감지센서 - XSKH047
불꽃으로부터 나오는 자외선 파장을 감지하여 초기에 화재를 확인할 수 있는 자외선불꽃감지센서(Ultra Violet Flame Sensor) 입니다.
-
불꽃감지 센서는?
-
- 자외선 불꽃감지
- 감지거리 : 5m(불꽃크기 2cm)에서 최대 74m(불꽃크기 1m)
- 감지각도: 수평 90도, 수직 90도
- 응답속도: 1~16초 (설치장소에 따라 설정가능)
자외선 불꽃을 검출하는 센서(XSKH047)는 미세한 불꽃을 감지하여 외부로 접점신호를 출력함으로써 초기화재 감지에 탁월한 성능을 발휘합니다.
비화재보에 대한 완전 배제 및 훼손에 대한 기기 자체 보호능력 등의 최고의 성능을 지니고 있으며, 방진/방수(IP64) 성능을 갖추고 있어 어떤 환경에서도 뛰어난 성능을 자랑합니다.
엑스파크 불꽃감지센서는 화염에서만 발생하거나 또는 많이 발생하는 특정한 파장(185nm~260nm)과 깜박거림을 이용하여 일정 기준치 이상이 되면 감지하여 신호를 보내는 고성능 감지센서로
물질이 연소할 때 산화 과정으로 연소반응에 의해 복사열을 방출할 때 발생하는 빛의 파장 중 자외선(Ultraviolet)은 가시광선보다 짧은 파장으로 눈에 보이지 않습니다.
자외선 불꽃센서는 이러한 좁은 파장의 자외선을 검출하여 화재를 인식하고 접점신호를 발생시킵니다.
자외선 불꽃센서는 이러한 좁은 파장의 자외선을 검출하여 화재를 인식하고 접점신호를 발생시킵니다.

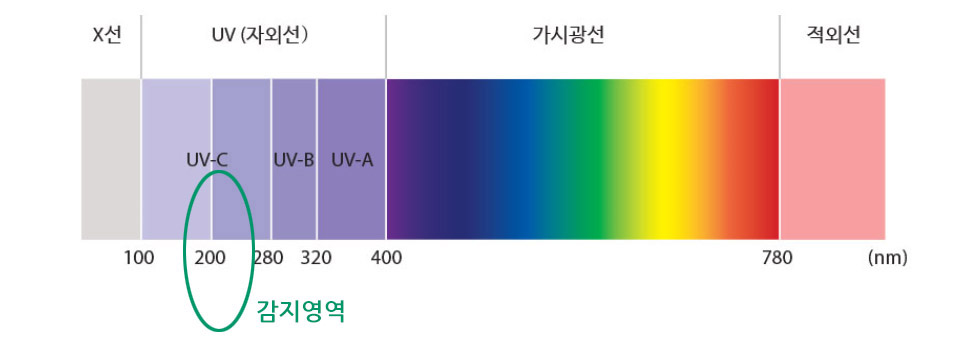

자외선 185nm~260nm 파장을 감지

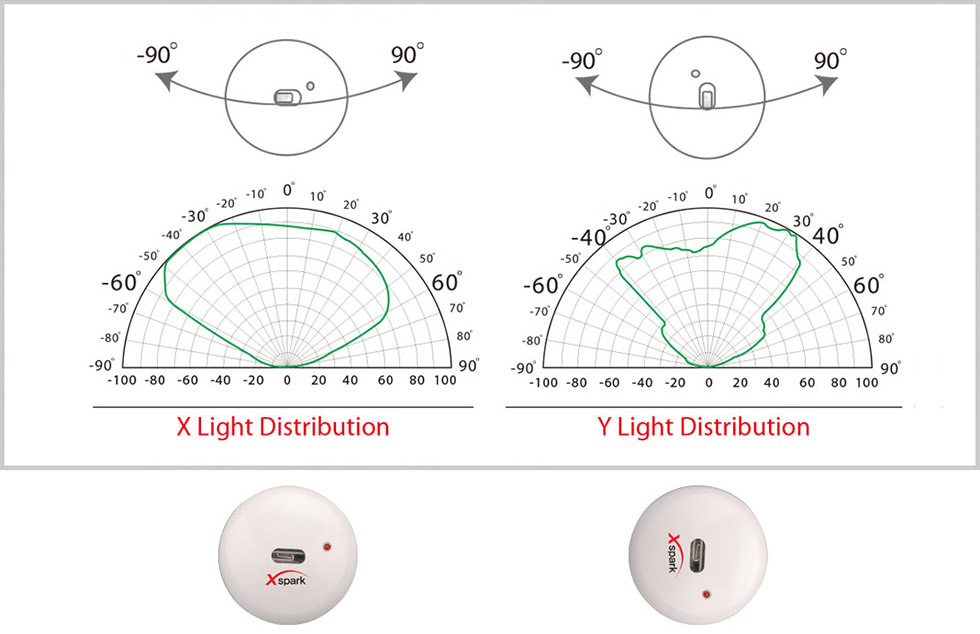

감지 각도 수직/수평 90도
불꽃감지센서 XSKH047은 수평방향 90도, 수직방향 90도 내의 화염(스파크)을 감지합니다.

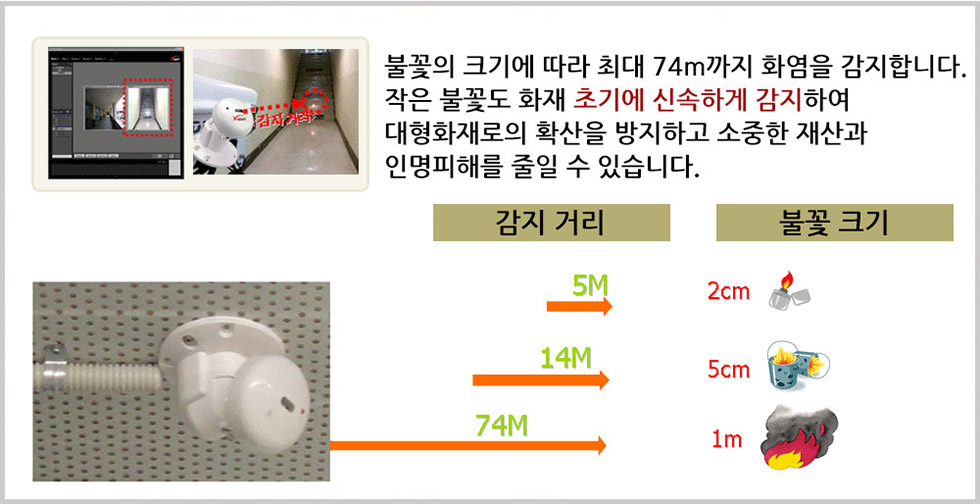

감지 거리 (최대 74m)
고감도 불꽃센서는 화재(불꽃, 화염, 스파크 등) 감지 시 1~16초(사용자설정) 이내에 반응합니다.

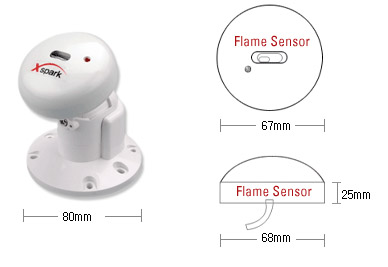

제품 구성

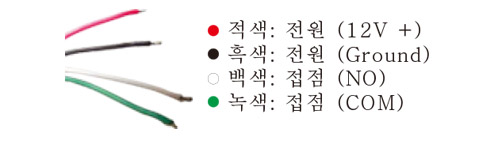

센서에 연결된 케이블(50cm)은 모두 4개(적,흑,백,녹색)의 0.2㎟ 케이블로 구성되어 있으며 배선은 다음과 같습니다.
거치대와 감지기는 방수를 위해 강력본드로 접착해 주시기 바랍니다.
Specification
| MODEL | 자외선 불꽃센서 - XSKH047 |
| 감지파장 | 185nm ~ 260nm |
| 형식 | DC 7~24V, 대기시:0.01A, 감지시: 0.03A |
| 크기 | 기직경 68mm, 높이 25mm, 무게 75g |
| 감지거리 | 5m(불꽃크기 2cm)에서 최대 74m(불꽃크기 1m) |
| 감지각도 | 수평 90º, 수직 90º |
| 재질 | ABS RESIN |
| 방수/방진 | IP 64 |
| 응답속도 | 1초, 2초, 4초, 8초, 16초로 설정가능 |
| Tamper | 훼손, 장난, 실수, 도난을 막기 위해 케이스를 오픈할 경우 비화재시도 경보 기능 |
